Motoros lamináló lyukasztóprés

Motor lamináló lyukasztó prés különböző típusú motorok laminált rotorjaihoz és állórészeihez készült. Nagy sebességű, nagy pontosságú. A váltómű-típusú, bütykös indexű görgős előtolás az előtolási emelkedés széles tartományához biztosított. Villanymotorok laminált rotorjainak és állórészeinek gyártásához használt nagysebességű présgépeink, nagy sebességű lamináló prések, egyenes oldali nagy sebességű dupla hajtókaros prések 25 tonnától 500 tonnáig. Stabil és hatékony funkciót biztosít a nagyméretű állórészek és rotorok bélyegzésében, a generátormotorok laminálásában és az ipari motorokban a nagy tonnatartalmú présterületeken sok éven át.

Kérdés küldése

termékleírás

Motoros lamináló lyukasztóprés

1. A termék bemutatása

A Lamination Stamping Complete Line Machine alkatrészeinek, például az FAG Germany, NSK Japan vagy NTN Japan csapágyak használata Japánban, nagy pontossága, nagy élettartamú jellemzői a tartóelemek hosszú távú stabilitásának és működőképességének biztosítása érdekében.

Manapság egyre több gyár használ lamináló bélyegző komplett vonalgépet. A csípős adagoló a Lamination Stamping Complete Line Machine elengedhetetlen része. Sokféle adagoló létezik a piacon és sokféle stílus. Mindenki tudja, mit jelent az "etető" szó, de kevesen használják helyesen.

Jelenleg számos típusú és specifikációjú klip adagoló található a piacon. Az első választás az, hogy ismerje a klip adagoló felszerelésének legfontosabb pontjait. A klip adagoló felszerelésének iránya balról jobbra legyen. A beépítési helyzet és az automatikus adagoló akna vége a bal oldalon legyen. Ne tévessze el. Hot Tags: lamináló bélyegző komplett sor gép, jó márka gyártó, jó gyár,

2.Termékparaméter

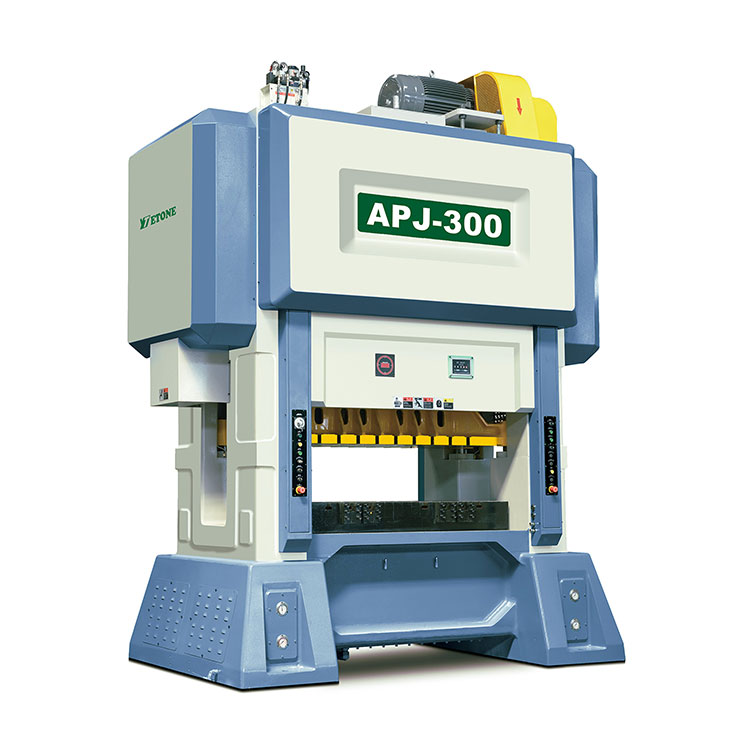

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Űrtartalom	tonna	220	300	350	400	450
Utazás	mm	30	30	30	30-50	30-50
Percenkénti ütések száma	s.p.m	150-600	150-400	150-350	150-350	150-300
Alacsonyabb asztalméret	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Üres lyuk	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Csúszó blokk terület	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Magasságállító löket	mm	370-420	400-450	400-450	420-480	450-500
Magasságállító motor	kw	1.5	2.2	2.2	3.7	3.7
Etetővezeték magassága	mm	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270åœŸ50
Fő motor	kw	45	55	55	75	75

3. Perifériás berendezések


Kétfejű lecsavaró	Hajegyenesítő	Fogaskerék adagoló

	P = etetési hossz
	D=70 (meghajtókerék átmérője)
	N1=az első fokozat fogainak száma
	N2 = a második sebességfokozat fogainak száma
	N3=a harmadik fokozat fogainak száma
	N4=a negyedik fokozat fogainak száma

Anyagszélesség	mm	Max .150	Max.200	Max.300	Max.400
Anyag külső átmérője	mm	Max.1200	Max 1200	Max 1200	Max 1200
Anyag belső átmérője	mm	450-520	450-520	450-520	450-520
Anyag sebessége	M/min	1-60	1-60	1-60	1-60
Anyag súlya		500 kg x 2	1QQQkg X 2	2000 kg X 2	3000 kg X 2
Szintező henger	Db	11	11	11	11
Hajtómotor		1,5 kw	2 2kw	22kw	30 kw

4.Kétfejű Uncoiler

Teljesítmény leírása

A modell három részből áll: az orsódoboz testből, az orsódobozból és a tartóból, amelyből az orsódoboz egy darabból áll, és hosszú a tengelytávolsága. Olyan funkciókkal rendelkezik, mint a kis térfogat, kis helyigény, kényelmes betöltés és rugalmas használat

A kettős függő szerkezetet alkalmazzák az anyagtekercs-kezeléshez, és lehetővé teszik az ismételt adagolást, nagymértékben megtakarítva az újratöltési időt, javítva a termelési kapacitást és csökkentve a gyártási költségeket. Erő nélküli szerkezetet alkalmaznak, amely nem csak a hagyományos egyengetőgépekkel való használatot teszi lehetővé, hanem a nagy sebességű egyengetőgépekkel az optimális teljesítményt is.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maximális szélesség	mm	200	300	400	500	600
Anyagvastagság	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Anyag súlya	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Henger belső átmérője	mm	450-530	450-530	450-530	450-530	450-530
A görgő maximális külső átmérője	mm	1200	1200	1200	1200	1200

5.S típusú Hajegyenesítő

teljesítmény leírása

S-típusú vagy U-típusú egyengető az "elektromos jel---> PC---> inverter---> fordulatszám változtatás" eljárással, amely lehetővé teszi a teljes szinkronizálást a présgéppel körülbelül 60 m/perc sebességgel. A modell duplafejes anyagvázzal van felszerelve, mely könnyen kezelhető, és a nagysebességű présgéppel teljesen szinkronizálható. A fogaskerék adagoló használata jobb teljesítményt biztosít.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Maximális szélesség	mm	200 300	400 500 600
Anyagvastagság	mm	0 3- 1.6
Henger belső átmérője	mm	1200
Szintezési sebesség	m/min	60
Motor	HP	2 2	3 5 75
Woå ¤ng feszültség		AChárom fázis22 0Væˆ–AChárom fázis380V	AC háromfázisú 220V vagy AC háromfázisú 380V
