Moto mag nagy sebességű bélyegzőgép
1. A termék bemutatása:
1. Magas merevség
Nagy merevség, nagy pontosságú keret, acéllemezzel hegesztett, és hőkezelés után kiküszöböli az ágy belső feszültségét.
2. A súlypont egyensúlya
Az átviteli központ és az egész gép közepe általában ugyanaz, hogy biztosítsák a bélyegzés pontosságát és stabilitását.
3. Működési stabilitás és biztonság
A tengelykapcsoló/fékberendezések rendkívül érzékenyek, a nagy sebességű precíziós laminálóprés nemzetközi top kettős mágnesszelepekkel és túlterhelés elleni védőberendezésekkel párosul, hogy biztosítsa a lyukasztócsúszka működésének és leállításának pontosságát és biztonságát.
A csúszka beállító mechanizmusa nagy pontosságú, és a beállítási gyártás biztonságosabb és gyorsabb.
4. Nagy pontosság
A forgattyús tengelyt, a fogaskerekeket, a fogaskerekeket és az egyéb súrlódó alkatrészeket a köszörülés előtt megkeményítik és hőkezelik. Nagy kopásállósággal és kiegyensúlyozottsággal rendelkeznek, stabil teljesítményt nyújtanak, és biztosítják a lyukasztó minőségét és élettartamát.
5. Nagy sebességű precíziós laminálási prés feldolgozási automatizálás
Bármilyen automatikus adagoló mechanizmussal kombinálható a termelés automatizálása, a költségek csökkentése és a hatékonyság javítása érdekében.
2. Opcionális konfiguráció:
1. Fogaskerék adagoló (szélesség kiválasztása: 150/200/300/400)
2. NC szervo adagoló (egyszeres/kettős)
3. Kétfejű lecsavaró (hidraulikus/kézi) (választható szélesség: 200/300/400)
4. S-típusú hajegyenesítő
5. Nyomja meg a Load Monitor gombot
6. Alsó holtpont monitor
7. Léghűtő elektromos szekrényhez
8. Fő motor
3. Specifikáció:
|
|

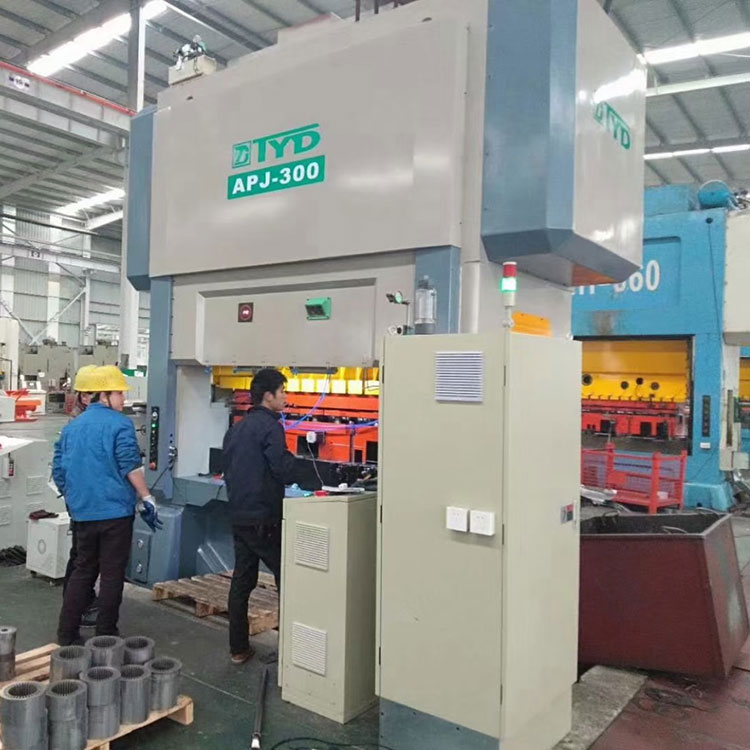

APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Űrtartalom |
tonna |
220 |
300 |
350 |
400 |
450 |
Utazás |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Percenkénti ütések száma |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Alacsonyabb asztalméret |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Üres lyuk |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Csúszóblokkterület |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Magasságállító löket |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Magasságállító motor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Etetővezeték magassága |
mm |
200 Szo 50 |
210 Szo 50 |
210 master 50 |
220 Szo 50 |
270 Szo 50 |
Fő motor |
kw |
45 |
55 |
55 |
75 |
75 |
4. A gép standard tartozékai
1Kenési rendszer: vigyen fel nagynyomású olajat a főtengely központjából (Japan SHOWA)
2PLC vezérlőrendszer: vágási jeleket biztosít
3 Csapágy: NSK Japan
4 Olajporlasztó: SMC Japan
5Légkapcsoló és kontaktor: Schnede France
6 Olajtömítés: NOK Japan
7 Automatikus kiegyensúlyozó rendszer tervezése
8Elektronikus csúszóbeállító rendszer
9T-Mobile műtőasztal
10 Hidraulikus tolózár
11 Anyagvég-érzékelő
12Inverter:
13 Elektromos tengelykapcsoló szelep
14 Kuplung szerkezet: (OMPI Olaszország )
15Relé: Omron
16A szög és a sebesség megjelenítése: TOYO
17Légnyomás-csatlakozó: ARK Korea
18 Főtengely: SNCM8, Köszörülési útmutató: AKS Japan
19Automatikus termikus kiegyensúlyozás nyomó/csúszka mikro inch pozícióban
20 Takarmánykihagyás érzékelő
21Szerszámdoboz gépi szállítással1
5.Standard tartozékok:
1 Nagy sebességű hajtómű adagoló
2Kettős állványos lecsavaró
3Hajegyenesítő S hurokkal
4Automatikus olajberendezés meghalni
5Auto Power Die élettartamú rendszer:
6-Die Arm rendszer: 2 db
7 Rezgéscsillapító rendszer
8 Csúszdavezérlő:
9Die mágnesszelep beépítési rendszer: 10 db
6.Opcionális tartozékok
1. Alsó halott érzékelő
2. Gyors szerszámbefogó eszköz
3.Biztonsági ajtó
4.Egyéb
