Lamináló nyomógép
Lamináló erőprés, nagy sebességű lamináló prés, amelyet villanymotorok laminált rotorjaihoz és állórészeihez terveztek. Nagy sebességű, nagy pontosságú, váltófokozat-típusú, bütykös indexelő görgős előtolás különböző előtolási emelkedésekhez biztosított.
Teljesen feszültségmentesített öntöttvas keret hidraulikus előfeszítés alatt, a rúdszerkezet nagy sebességű laminálási pontosságot és merevséget biztosít.
2.Termékparaméter
Hatékonyság és gyorsaság – A kézi bélyegzési sebességhez képest egy dolgozó három ütést lát (a legalapvetőbb). Letisztultság és szépség - az automatikus fröccsöntéssel készült termékek a kézi lamináláshoz képest ügyesek és szépek
|
|

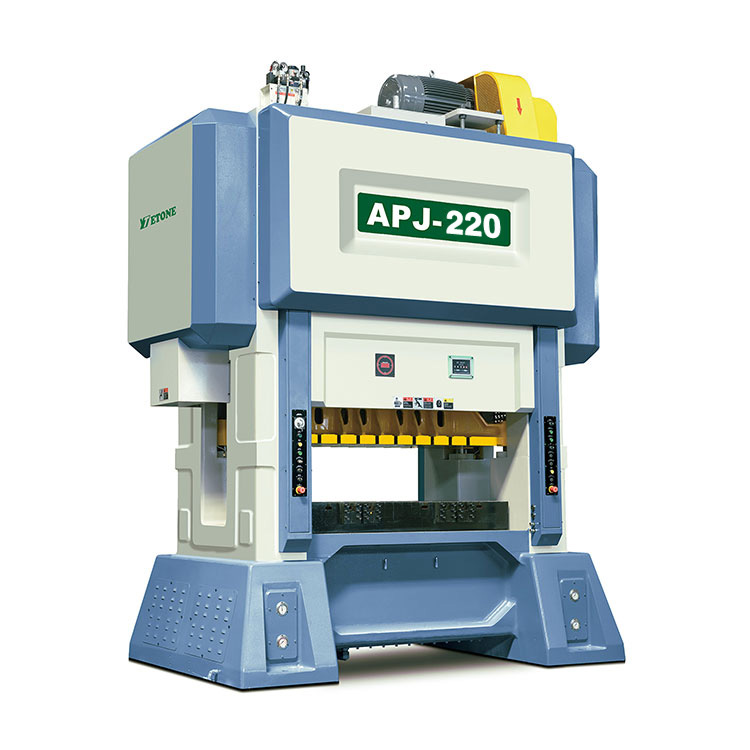

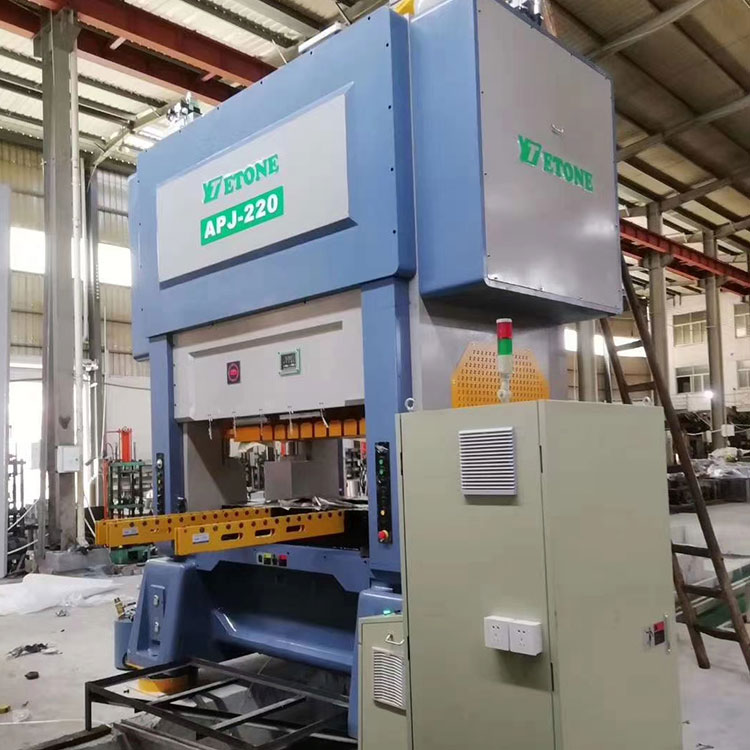

APJ-220 |

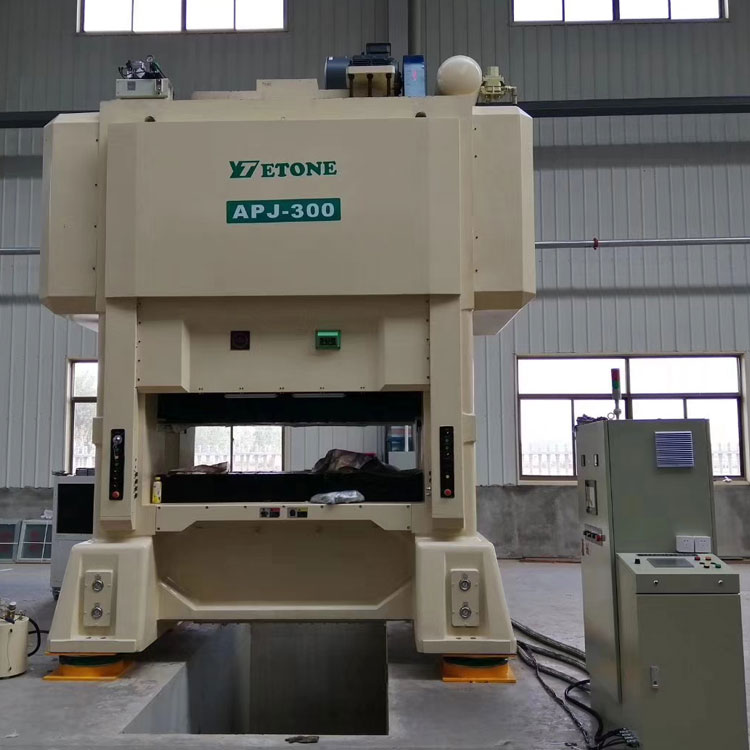

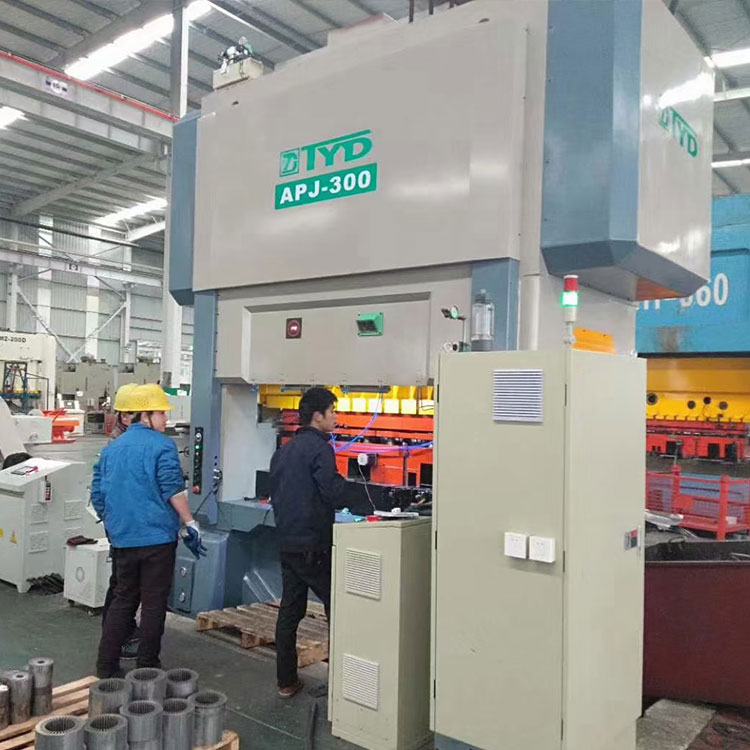

APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Űrtartalom |
tonna |
220 |
300 |
350 |
400 |
450 |
Utazás |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Percenkénti ütések száma |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Alacsonyabb asztalméret |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Üres lyuk |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Csúszó blokk terület |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Magasságállító löket |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Magasságállító motor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Etetővezeték magassága |
mm |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
Fő motor |
kw |
45 |
55 |
55 |
75 |
75 |
3.A gép szabványos tartozékai
1 Kenőrendszer: vigyen fel nagynyomású olajat a főtengely közepéről(Japan SHOWA)
2 PLC vezérlőrendszer: vágójeleket biztosít
3 Csapágy: NSK Japan
4 Olajporlasztó: SMC Japan
5 Levegőkapcsoló és kontaktor: Schnede France
6 Olajtömítés: NOK Japán
7 Automatikus kiegyensúlyozó rendszer tervezése
8 Elektronikus csúszóbeállító rendszer
9 T-Mobile műtőasztal
10 Hidraulikus tolózár
11 Anyagvég-érzékelő
12 Inverter:
13 Elektromos tengelykapcsoló szelep
14 Tengelykapcsoló szerkezet: (OMPI Olaszország)
15 Relé: Omron
16 Szög és sebesség megjelenítése: TOYO
17 Légnyomás csukló: ARK Korea
18 Főtengely: SNCM8, Köszörülési vezető: AKS Japan
19 Automatikus hőkiegyensúlyozás a nyomó/csúszka mikro hüvelyk állásban
20 Takarmánykihagyás érzékelő
21 Szerszámos doboz gépi szállítással 1
4. Szabványos tartozékok:
1 nagy sebességű hajtómű adagoló
2 Dupla rack lecsavaró
3 Hajegyenesítő S hurokkal
4 Automatikus olajberendezés
5 Auto Power Die élettartamú rendszer:
6 Die Arm rendszer: 2 db
7 Rezgéscsillapító rendszer
8 Csúszdavezérlő:
9 Vágócső mágnesszelep beépítési rendszer: 10 db
5. Opcionális tartozékok
1. Alsó halott érzékelő
2. Gyors szerszámbefogó eszköz
3. Biztonnasági ajtó
4. Egyebek
Host előre/hátra eszköz
Hidraulikus csúszózár
Kenőolaj hűtési ciklus gép
Olasz OMPI integrált tengelykapcsoló fék
Önálló elektromos vezérlődoboz
Varródoboz
Munka lámpa
Főmotor frekvenciaváltó vezérlés
