Nagy sebességű Power Press
Az APJ sorozat nagy sebességű dupla hajtókaros prések, amelyeket villanymotorok laminált rotorjaihoz és állórészeihez terveztek. Stabil és hatékony funkciót biztosít a nagyméretű állórész és a forgórész bélyegzésében, a generátormotorok és az ipari motorok laminálásában. Kifejezetten háztartási gépmotorok, elektromos szerszámmotorok, ventilátormotorok, autómotorok, szivattyúmotorok, egyenáramú kefe nélküli motorok, egyenáramú motorok stb. gyártására szolgál.
2.A nagy sebességű bélyegzőprés jellemzői
1. Magas merevség
Nagy merevség, nagy pontosságú keret, acéllemezzel hegesztett, és hőkezelés után megszünteti az ágy belső feszültségét.
2. A súlypont egyensúlya
Az átviteli központ és az egész gép közepe általában ugyanaz, hogy biztosítsák a bélyegzés pontosságát és stabilitását.
3. Üzemeltetési stabilitás és biztonnaság
A tengelykapcsoló/fékberendezések rendkívül érzékenyek, a nagy sebességű precíziós laminálóprés nemzetközi top kettős mágnesszelepekkel és túlterhelés elleni védelmi eszközökkel párosul, hogy biztosítsa a lyukasztó csúszóműködésének és leállításának pontosságát és biztonnaságát.
A csúszka beállító mechanizmusa nagy pontosságú, és a beállítási gyártás biztonnaságosabb és gyorsabb.
4. Nagy pontosság
A forgattyús tengelyt, a fogaskereket, a fogaskerekes tengelyt és az egyéb súrlódó alkatrészeket csiszolás előtt keményítik és hőkezelik. Nagy kopásállósággal és kiegyensúlyozottsággal rendelkeznek, stabil teljesítményt nyújtanak, és biztosítják a lyukasztó minőségét és élettartamát.
5. Nagy sebességű precíziós laminálási prés feldolgozási automatizálás
Bármilyen automatikus adagoló mechanizmussal összeilleszthető a termelés automatizálása, a költségek csökkentése és a hatékonyság javítása érdekében.
|
|

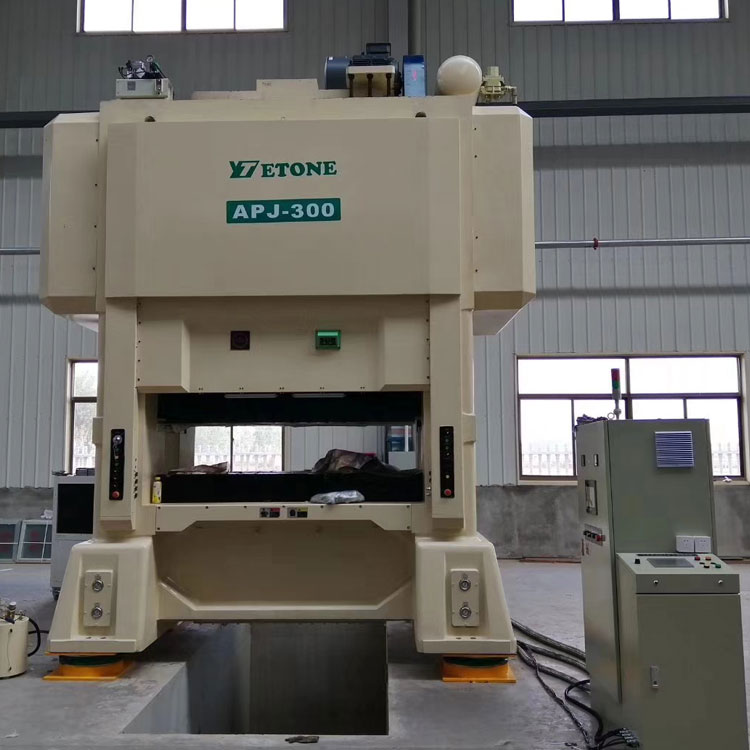

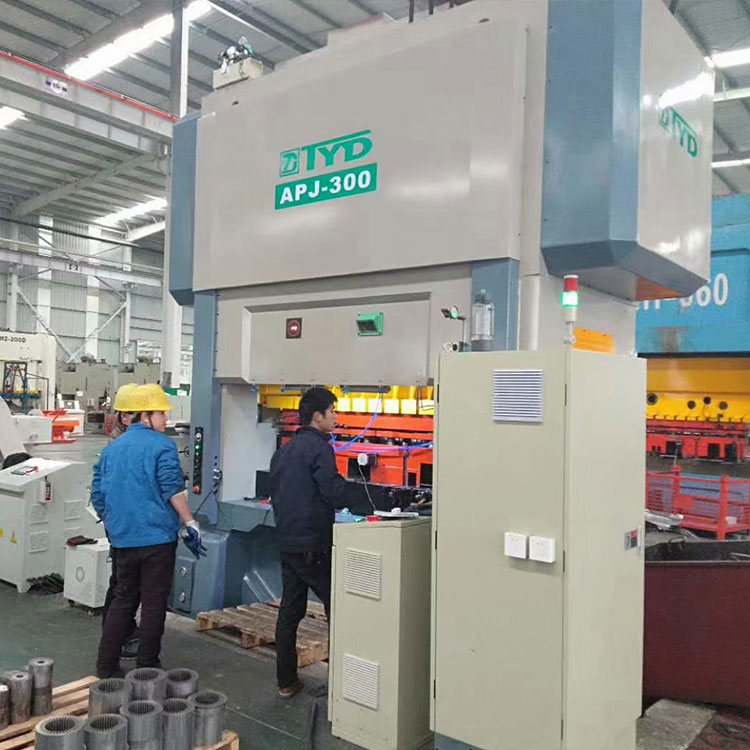

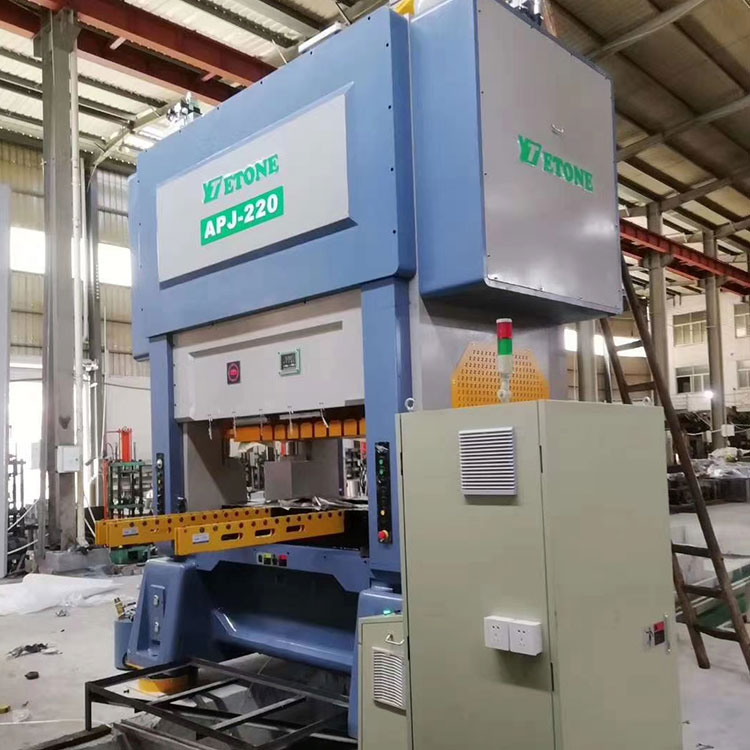

APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Űrtartalom |
tonna |
220 |
300 |
350 |
400 |
450 |
Utazás |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Percenkénti ütések száma |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Alacsonyabb asztalméret |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Üres lyuk |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Csúszó blokk terület |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Magasságállító löket |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Magasságállító motor |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Etetővezeték magassága |
mm |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
Fő motor |
kw |
45 |
55 |
55 |
75 |
75 |
3.A gép szabványos tartozékai
1 Kenőrendszer: vigyen fel nagynyomású olajat a főtengely közepéről(Japan SHOWA)
2 PLC vezérlőrendszer: vágójeleket biztosít
3 Csapágy: NSK Japan
4 Olajporlasztó: SMC Japan
5 Levegőkapcsoló és kontaktor: Schnede France
6 Olajtömítés: NOK Japán
7 Automatikus kiegyensúlyozó rendszer tervezése
8 Elektronikus csúszóbeállító rendszer
9 T-Mobile műtőasztal
10 Hidraulikus tolózár
11 Anyagvég-érzékelő
12 Inverter:
13 Elektromos tengelykapcsoló szelep
14 Tengelykapcsoló szerkezet: (OMPI Olaszország)
15 Relé: Omron
16 Szög és sebesség megjelenítése: TOYO
17 Légnyomás csukló: ARK Korea
18 Főtengely: SNCM8, Köszörülési vezető: AKS Japan
19 Automatikus hőkiegyensúlyozás a nyomó/csúszka mikro hüvelyk állásban
20 Takarmánykihagyás érzékelő
21 Szerszámos doboz gépi szállítással 1
4. Szabványos tartozékok:
1 nagy sebességű hajtómű adagoló (választható szélesség: 150/200/300/400)
2 Dupla fejű lecsavaró
3 Hajegyenesítő S hurokkal (választható szélesség: 200/300/400)
4 Automatikus olajberendezés
5 Auto Power Die élettartamú rendszer:
6 Die Arm rendszer: 2 db
7 Rezgéscsillapító rendszer
8 Csúszdavezérlő:
9 Vágócső mágnesszelep beépítési rendszer: 10 db
5.Opcionális tartozékok
1. Alsó halott érzékelő
2. Gyors szerszámbefogó eszköz
3. Biztonnasági ajtó
4. Egyebek
