A dupla hajtómű bélyegzőprés működési elve

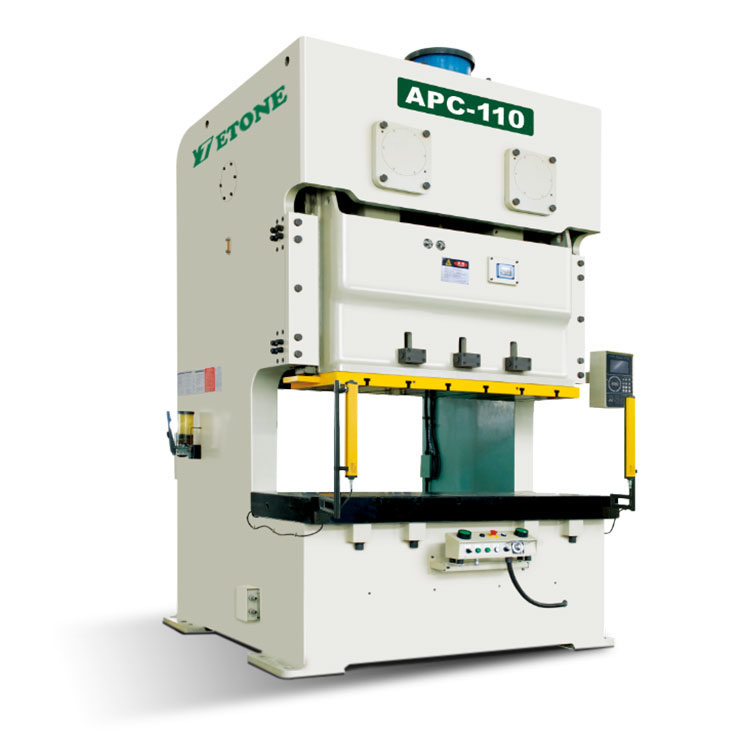

Double Crank Stamping Punch Pressegyfajta berendezés, amelyet általában fémbélyegzéshez és kialakításhoz használnak. Munka alapelve a mechanikus átviteli rendszeren alapul, amely a forgási mozgást ütéserővé konvertálja a forgattyú mechanizmuson keresztül, amelyet bélyegzéshez, kialakításhoz és egyéb munkákhoz használnak.

Dolgozó elveDouble Crank Stamping Punch Press:

A forgattyú -mechanizmus funkciója: A dupla forgattyúnyag -sajtó alaprésze két egymáshoz kapcsolódó forgattyú. Amikor a motor meghajtja az orsót, hogy forogjon, a külső forgattyú meghajtja a belső forgattyút, hogy áthaladjon a főtengelyen és az összekötő rúdon, és a belső forgattyú csatlakozik a lyukasztáshoz, és végül a lyukasztó nyomást gyakorol a munkadarabra.

Crank Motion átalakítás: A motor továbbítja a forgási mozgást a külső forgattyúhoz, és a külső forgattyú mozgása a belső forgattyú mozgását mozgatja. A belső forgattyú mozgásán keresztül a lyukasztó lineáris viszonzó mozgást eredményez, azaz felfelé és lefelé ütközéssel, és végül befejezi a fémlemez bélyegzési munkáját.

Hatáserő hatás: A forgattyú geometriai alakjának megtervezésével a lyukasztó stroke, sebessége és ereje beállítható. A munkafolyamat során a lyukasztás bizonyos nyomást gyakorol a munkadarabra, hogy a fémlemezt a kívánt alakba vagy méretbe lökje.

Bélyegzési folyamat: A felső szerszám és az alsó szerszám rögzítve van a lyukasztó sajtó felső és alsó részén, és a munkadarabot az alsó szerszámra helyezik.

A forgattyú mechanizmus elindításakor a lyukasztó lefelé mozog, megnyomja a munkadarabot, és a kívánt terméket a szerszámon keresztül képezi.

A lyukasztás befejezése után a lyukasztás emelkedik, és a felső szerszám elválasztódik az alsó szerszámtól, amely kényelmes a késztermék kiszállításához és a következő lyukasztási művelet végrehajtásához.

Fő jellemzők:

Nagy hatékonyság: A dupla forgattyú mozgástervezése révén a lyukasztó sajtó nagy ütközési erőt generálhat, amely alkalmas a tömegtermelésre.

Nagy lyukasztóerő: A kettős forgattyú mechanizmus átviteli módja miatt nagy működési nyomást nyújthat, amely vastag lemezek vagy nagy szilárdságú anyagok lyukasztására alkalmas.

Sima működés: A dupla forgattyúnyag -prés viszonylag simán fut, ami csökkentheti a mechanikus kopást és növeli a berendezés élettartamát.

Általában aDouble Crank Stamping Punch PressElsősorban a forgási mozgást ütéserővé alakítja a forgattyú mechanizmuson keresztül, amely alkalmas a fémfeldolgozás bélyegzésére, kialakítására és egyéb folyamatokra.
